澳门葡京赌场官网-金沙赌场注册送体验金

　　近日，遼寧科技大學化學工程學院遼寧省“能源材料與電化學”重點實驗室安百鋼教授團隊的研究成果“Large-scale synthesis of 3D ordered microporous carbon at low temperature using cobalt ions exchanged zeolite Y as a template” 作為當期封面論文在《New Carbon Materials》（中英文）在線發表。趙宏偉博士為論文第一作者，安百鋼教授為通訊作者，李莉香教授為共同通訊作者。該項目研究工作得到了國家自然科學基金、遼寧省特聘教授項目、遼寧省博士科研啟動基金、遼寧科技大學人才項目以及遼寧省能源材料與電化學重點實驗室的支持。

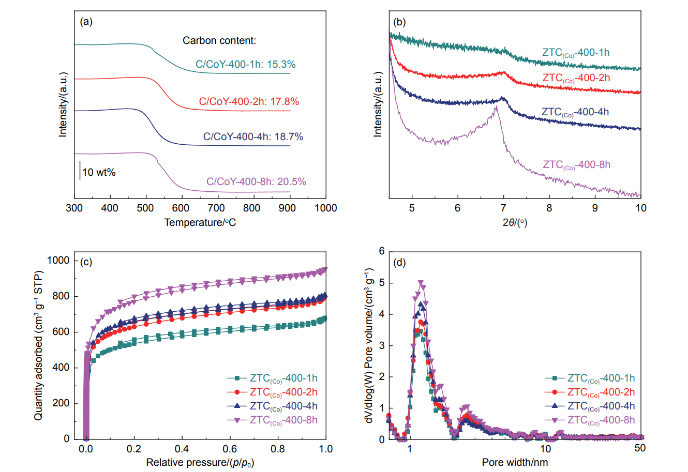

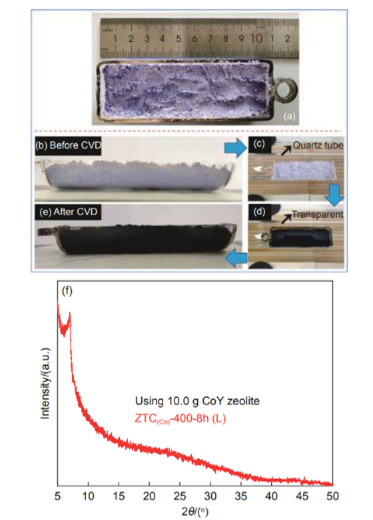

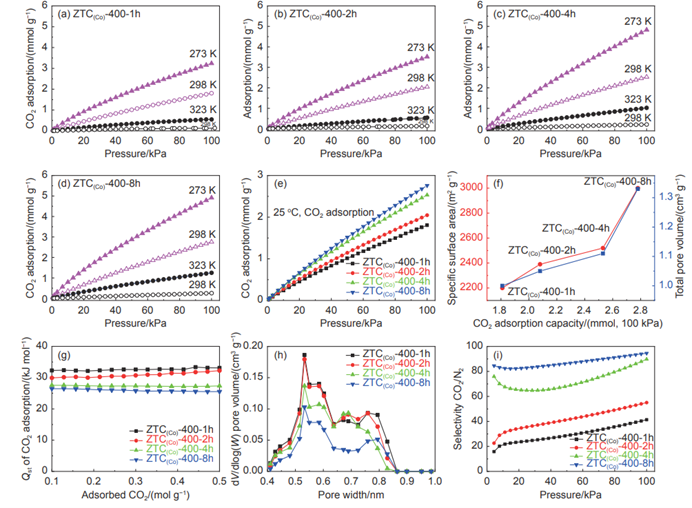

　　沸石模板碳（ZTCs）由于具有獨特的三維有序微孔結構和高的表面積，使其在吸附和能量存儲等方面表現出諸多優異的性能。然而，ZTCs的有效合成策略缺乏和大規模合成困難嚴重限制了其發展。本文通過使用鈷離子交換的Y型沸石分子篩作為模板，采用直接乙炔化學氣相沉積（CVD）的方法，開發出一種低溫CVD合成及宏量制備ZTCs的簡單工藝路線。沸石中的鈷離子作為Lewis酸位點，通過d-π配位效應催化乙炔在400 ℃低溫熱解，使碳沉積選擇性地發生在沸石內部。通過對CVD溫度和時間的優化，ZTC(Co)-400-8h具有優異的三維有序微孔結構、高比表面積（3000 m ² g ^-1）、大的孔體積（1.33 cm ³ g ^-1）（如圖1），CO2吸附容量和選擇性分別為2.78 mmol g ^-1（25℃，100 kPa）和98（如圖2）。簡單的合成條件可實現高質量ZTCs的宏量制備，使用10.0g/批次沸石模板制備的ZTC(Co)-400-8h(L)的比表面和孔體積可達到2700 m2 g ^-1和1.27 cm3 g ^-1（如圖3）。

　　相關鏈接： http://xxtcl.sxicc.ac.cn/cn/article/doi/10.1016/S1872-5805(23)60776-0
